Возникло желание вернуться в эфир спустя год тишины. Предыдущая антенна lw не выдержала натиска непогоды и соседей, и под воздействием льда оборвалась.
Долгое время думал над тем, какой вариант антенны использовать для стесненных городских условий. В расчет необходимо было взять, что антенна должна быть максимально компактной, не выходить за пределы этажа и не быть видной соседям сверху. В качестве рабочего диапазон решено было выбрать вариант однодиапозонного укороченного проволочного вертикала на диапазон 14мгц.
В качестве теоритической основы была взята статья с сайта:
Расчет укороченного вертикала.
В качестве основания для вертикала была заказана китайская 3х метровая удочка из стеклотекстолита (которая, кстати, оказалась длинной чуть более 2.5 метров).
На вышеуказанном сайте нашлась ссылка на калькулятор m0ukd для расчета удлиняющей катушки.
Калькулятор для укороченного диполя\вертикала.
Калькулятор достаточно прост, но оставлю некоторые пояснения:
- 1. «Frequency» – частота. Эту частоту ставим примерно на середину бенда, но 14МГц у нас диапазон очень широкий, а вертикал, у нас укороченный - можем не влезть по полосе, мне хотелось бы получить возможность работы в цифре и в SSB без переключений и отводов. Я выбрал частоту 14.150;
- 2. «Length of vertical or dipole element» - это высота нашего вертикала. В нашем случае это 220см;
- 3. «Coil position (Distance from feedpoint)» – расстояние от катушки до точки питания. Иногда удлиняющую катушку размещают не снизу, а посередине вертикала. Однако у нас это не так, мы применяем стандартную схему с удлиняющей катушкой снизу. Потому тут ставим 0;
- 4. «Wire diameter (Millimetres)» – это диаметр нашего вертикала. Тут есть некоторая сложность – если у нас телескопическая антенна, ее диаметр разный, нужно брать что-то среднее. Если в качестве полотна провод - то все проще, пишем его диаметр.

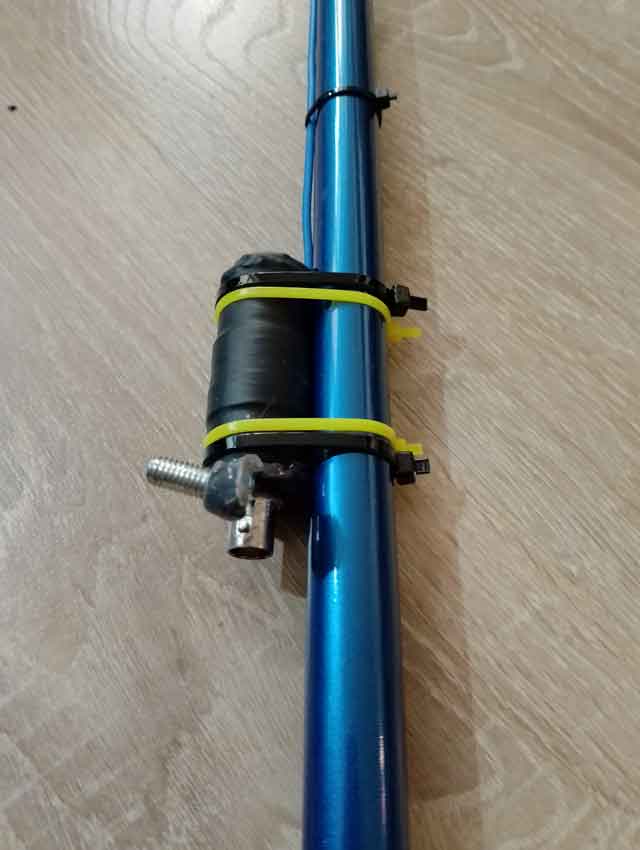

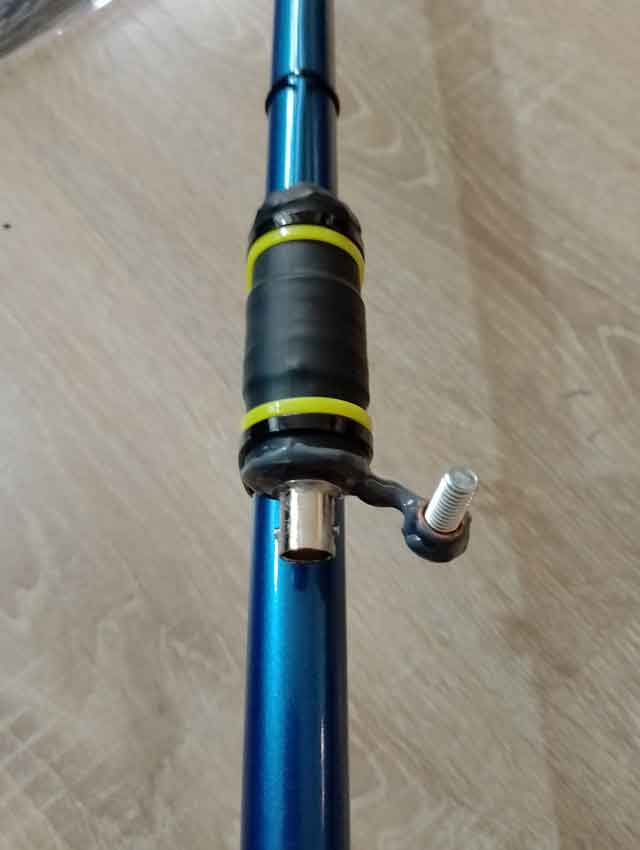

В моем случае использовался многожильный кабель сечением 1 мм. Диаметр взял равный 1.1 мм (исходя из данных по сечениям многожильных проводов). Для катушки взял медный одножильный обмоточный провод диаметром 0.85мм. По расчетам калькулятора индуктивность получил равную 6 мкГн. Для изготовления катушки использовал программу и сайт Сайт с различными калькуляторами для радиолюбителей. Программа, кстати, позволяет более точно рассчитать однослойную катушку. Для каркаса использовал катушку, собранную на 20мм водопроводной трубе. Трубу использовал обычную без алюминия и стекловолокна. В качестве разъема использовал компактный bnc разъем, впаяв аккуратно гайку разогретым паяльником в трубу. Для фиксации витков катушки на каркасе использовал цианакрилатный клей. Для фиксации и герметизации разъема использовал 2х компонентный эпоксидный клей быстросохнущий, который дал аккуратное глянцевое покрытие на нижней части катушки.

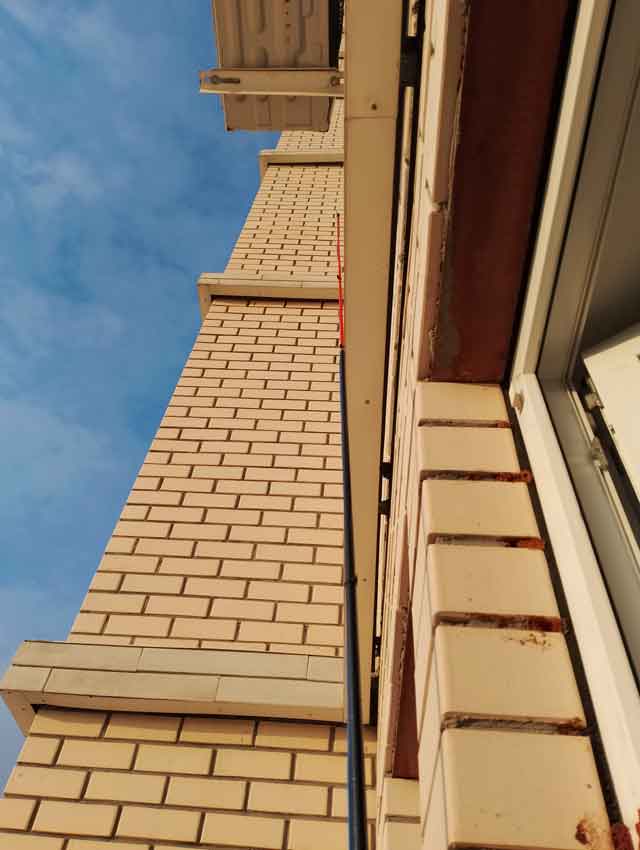

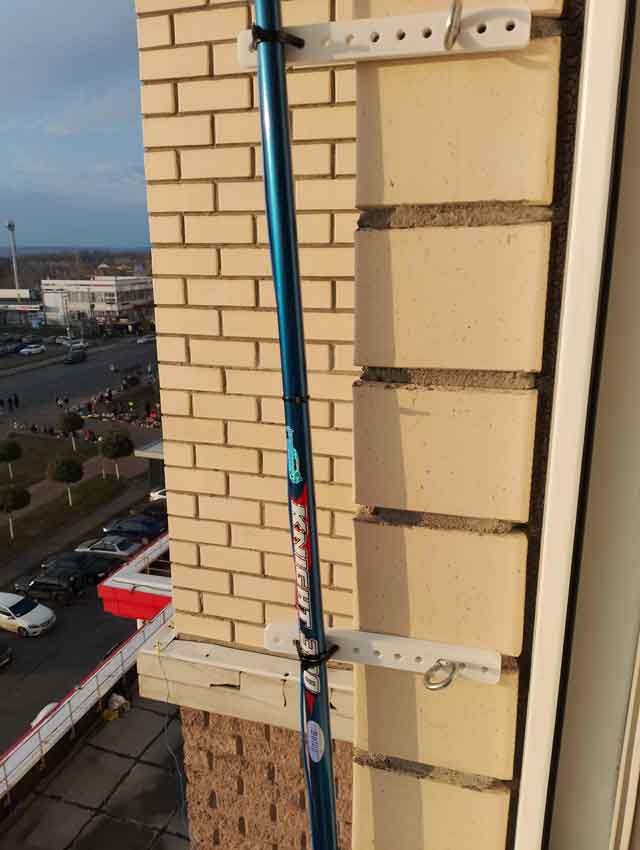

Верхняя часть трубы была закрыта с помощью 3д ручки и цианакрилата. Для надежности катушка была усажена в термоусадочную трубку. Вся конструкция была закреплена на удочке с помощью нейлоновых стяжек. Колени удочки так же были закреплены стяжками. Для крепления удочки были напечатаны 2 крепления, которые были установлены на месте старой антенны.

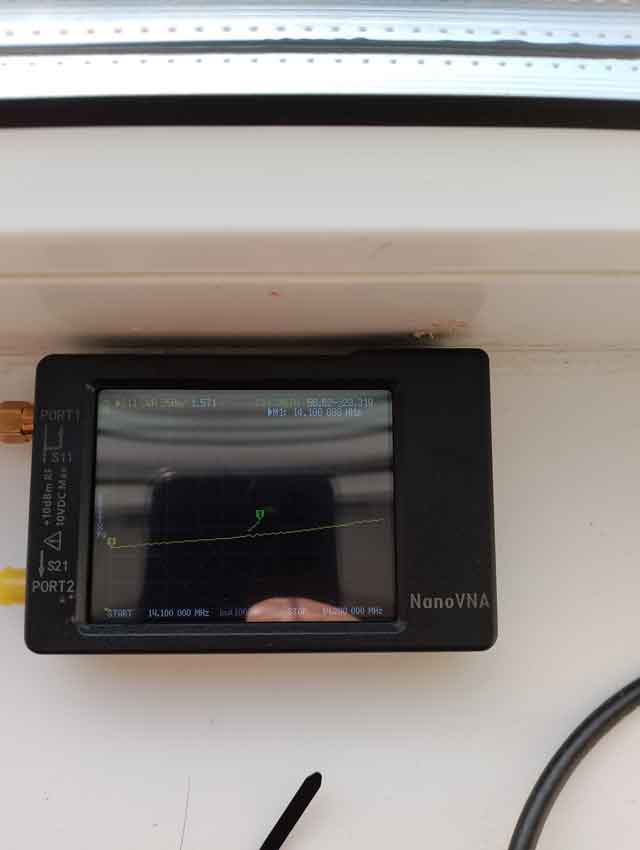

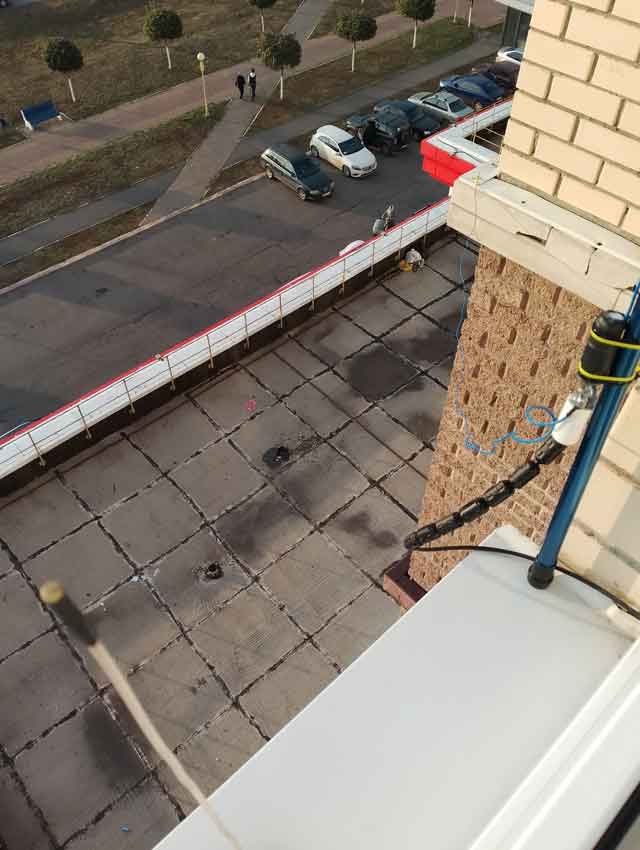

Необходимо было для установки антенны рассчитать радиалы для антенны. В качестве теоритической основы для расчёта была взята статья Теория по радиалам и противовесам. Длинна радиалов, составила 2.65м. Далее в процессе установки была оптимизирована, длинна кабеля и ксв антенны снизился до 1.2. Также была добавлена гирлянда из ферритовых защелок, которая позволила снизить ксв и предотвратить затекание паразитных токов на оплетку кабеля (в данном типе антенн необходим запорный дроссель или подобное решение на выходе антенны).
Данная антенна является компромиссной, в любом случае, самый дальний wspr маяк, который смог принять сигнал мощностью в 2 ватта находился на расстоянии в 2800 км.
В связи с тем, что периодически обнаруживаю недоступность страниц в интернете, сделал копию сайтов, с которых брал необходимую информацию (возможно, еще просмотреть недоступные страницы через архив интернета, если они там есть).
